玄関扉がつきました 桜並木と暮らす家

桜並木と暮らす家』(木造2階建・在来工法)の現場監理に行きました。

スチールの玄関扉がつきました。ドアの横と上部にFIXガラスを入れた玄関扉で、周りの壁は板張りになります。大工さんが駐輪スペースの軒天井の下地を製作中。

室内側から見たスチールの玄関扉。


内部造作でつくる壁の下地が組まれました。右はパントリーになります。

これから室内の壁下地(石膏ボード)が貼られていきます。

【 設計事務所アーキプレイスでの木造在来構法の住宅事例 】

%e3%81%97%e3%81%a0%e3%82%8c%e6%a1%9c26_2640 sssimg_0466 %e3%81%8f%e3%82%8b%e3%82%8a01_9133

しだれ桜と暮らす3世代の家庭と暮らす家くるりのある家猫と暮らす中庭のある家ときどき電車の見える家木立に佇む家

←前の記事 桜並木と暮らす家    次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 桜並木と暮らす家 | タグ: | コメントする

シートがはずれ外観が現れました 光と色と音の集積の家

光と色と音の集積の家』(地下鉄筋コンクリート1階・地上3階建 SE構法)を覆っていた養生シートがはずれ外観が現れました。

外壁は、左官仕上げ外壁[アイカ工業のジョリパットインフィニティ∞ 水墨]と板張りの組み合わせです。

左官仕上げ外壁は、見る角度や光によって表情が変わります。

左官仕上げ外壁は水墨の濃色と淡色の組み合です。


上の階から仕上げが始まっています。

ウイリアムモリス(マナトレーディング)の壁紙を使った寝室。

設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 光と色と音の集積する家     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 光と色と音の集積の家 | コメントする

フローリングと傾斜天井の下地組 ミカンの木の育つ二世帯住宅

ミカンの木の育つ二世帯住宅』(木造2階建・在来工法)の現場監理に行きました。



この住宅の駐車スペースは広いので工事は助かっています。

フローリングがほぼ貼られました。左上の四角い穴には、床下を点検するための点検口が入ります。

収納扉のレールを床に埋め込む部分を大工さんが鑿(ノミ)を使って加工中。

フローリングが鈍角に突きつけとなる部分もキレイに施工されました。

子供室のトップライトから入る光が印象的でした。

2階では天井の下地が施工中。傾斜角度の違う2つの天井面が鈍角にぶつかる、難易度が高いところがあります。

それぞれの天井の傾斜角度に合わせて台形断面に削った木材を、水糸(みずいと)に沿った角度でぶつけた下地組が完成!!!

>>関連ブログ2011.9.29 屋根FRP防水工事 みんな集まる家



設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 ミカンの木の育つ二世帯住宅     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), ミカンの木の育つ二世帯住宅 | タグ: , , | コメントする

アルミサッシの開口部 細長変形地の二世帯コートハウス

細長変形地の二世帯コートハウス』(木造3階建・耐震構法SE構法)の現場では、アルミサッシを取り付ける位置の開口部が見えはじめました。

道路側(北側)の外観もイメージしやすくなりました。こちらの面の外壁はガルバリウムサイディングの新しいタイプで仕上げることになっています。


アルミサッシの開口部が施工されて室内も明るくなり、窓のイメージもしやすくなりました。


木造3階建ての場合は、工事中に確認検査機関の中間検査を受けますが、それまでには耐力壁部分の施工を終わらせます。



設計事務所アーキプレイスでのSE構法の住宅事例】

室内化したテラスを持つ家独立した二世帯が集う家太陽の光を感じる家風と光と暮らす家緑あふれるアトリエのある家蕨市のコートハウス十字路に建つスキップハウスひかりを組み込む家空と暮らす家(スキップフロア)カフェのある家(朝霞市)みんな集まる家TNMハウス5層なのに3階建ての家家族が楽しい家ひかりの家

se-cafe se-gosou se-hikari se-jyuuji se-kazoku se-skip.2jpg
se-atorie se-tnm se-warabi se-hikarinoie se-tanishii se-taiyou

←前の記事 細長変形地の二世帯コートハウス     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 細長変形地の二世帯コートハウス | コメントする

壁の断熱材高性能グラスウール 桜並木と暮らす家

週末、『桜並木と暮らす家』(木造2階建・在来工法)の建て主の方と現場で打合せしました。

壁には断熱材が入り、庇によって太陽の直射も防がれているので、外の暑さをあまり感じなくなりました。

テレビの大きさや配線方法などを細かく打合せ。デッキ材や玄関ドアのクラファイト塗装のサンンプルもご覧頂きました。

南側には、夏の直射光を遮ってくれる庇状の屋根を約1.2m張り出させています。

室内側に貼られた構造用合板の内部には、断熱材の高性能グラスウール厚105mm[14kg/㎡、熱抵抗値R=2.80㎡・K/W]が充填されています。これは断熱基準(平成25年省エネ基準/IV地域/東京都)の等級4に該当します。

高性能グラスウール厚105mm[14kg/㎡]は綿のように細い繊維が折り重なったもので、室内側は防湿シート、壁側は透湿シートとなった袋に入っています。

高性能グラスウールの室内側となる(防湿シート面)には製品名などが水色の文字で印刷されていて防湿面と透湿面を間違えないようになっていて、防湿シートのツバといわれる部分を間柱にタッカーで留めるので、グラスウールが垂れ下がってしまうこともありません。また、ツバ付きタイプのグラスウールを使えば、室内側に別の防湿シートを貼る必要がなくなったので、作業効率がとてもアップしました。

これから施工される木製建具の枠まわり図が、床にすみだしされていました。

外部の設備スペースへの配管もキチンと施工されました。

【 設計事務所アーキプレイスでの木造在来構法の住宅事例 】

%e3%81%97%e3%81%a0%e3%82%8c%e6%a1%9c26_2640 sssimg_0466 %e3%81%8f%e3%82%8b%e3%82%8a01_9133

しだれ桜と暮らす3世代の家庭と暮らす家くるりのある家猫と暮らす中庭のある家ときどき電車の見える家木立に佇む家

←前の記事 桜並木と暮らす家    次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 桜並木と暮らす家 | タグ: , , , | コメントする

構造見学会と建て主の方との現場打合せ 細長変形地の二世帯コートハウス

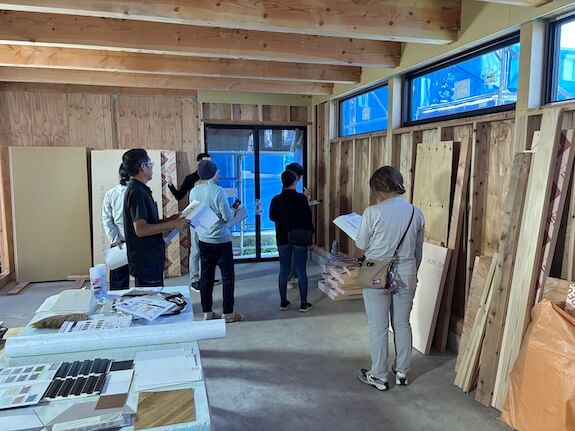

細長変形地の二世帯コートハウス』(木造3階建・耐震構法SE構法)は、週末、構造見学会と建て主の方との現場打合せを行いました。



構造や建築法規に対する説明はなるべく専門用語を使わないように気をつけましたが、分かりにくいところあったかも知れません。次回に活かしたいと思います。

建て主のご家族の方にも、現場をご覧いただきながら耐震構法SE構法の特徴を改めてご説明。ロフトと屋上テラスではテンションアップ。今の開放感を生かすために、構造に関わらないロフトと子供部屋の仕切り方を再検討することになりました。



設計事務所アーキプレイスでのSE構法の住宅事例】

室内化したテラスを持つ家独立した二世帯が集う家太陽の光を感じる家風と光と暮らす家緑あふれるアトリエのある家蕨市のコートハウス十字路に建つスキップハウスひかりを組み込む家空と暮らす家(スキップフロア)カフェのある家(朝霞市)みんな集まる家TNMハウス5層なのに3階建ての家家族が楽しい家ひかりの家

se-cafe se-gosou se-hikari se-jyuuji se-kazoku se-skip.2jpg
se-atorie se-tnm se-warabi se-hikarinoie se-tanishii se-taiyou

←前の記事 細長変形地の二世帯コートハウス     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 細長変形地の二世帯コートハウス | タグ: , , , | コメントする

足場解体前の外壁周りの確認 光と色と音の集積の家

週明けに外壁足場が解体される『光と色と音の集積の家』(地下鉄筋コンクリート1階・地上3階建 SE構法)の外壁周りを確認しました。

左官仕上げと窯業系サイデイングの仕上げが切りかわる外壁コーナー部。


アールがついた外壁周りも綺麗に施工されました。

配管の固定やフード周りのシーリングを確認。たてどい金具(でんでん)の外壁のビス穴には、シーリングを先打ちしています。

外壁につくフードは、左官仕上げ部分も窯業系サイデイング部分も、汚れ防止ツバ付きのものを使っています。


外壁の板が突きつけとなる部分や板とガルバリウムの境目に入れるシーリングも綺麗に施工されました。


内部ではビニルクロスの下地処理が終わり、上の階からビニルクロスや左官仕上げの下地紙が貼られはじめました。

設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 光と色と音の集積する家     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 光と色と音の集積の家 | コメントする

住宅性能証明の中間検査 桜並木と暮らす家

桜並木と暮らす家』(木造2階建・在来工法)の現場監理。住宅性能証明(中間)現場検査に立ち会い、現場監督さんと枠廻りなど細かな納まりの打合せをし、設備の配線、配管の施工部分をチェックしました。

J建築検査センターの住宅性能証明(中間)現場検査。開口部と断熱材が設計通りか見てまわられて問題無しでした。

寝室の天井見上げ。ダウンライト用の配線が施工されています。

個室1のエアコンがつく側の壁。エアコンドレンを通すため壁を3cmフカシています。

天井内のエアコン配管が施工されています。

ユニットバスが設置される床下にも断熱材が施工されました。

1階階段からの見上げ。階段途中の窓から緑が見えます。

階段途中の窓を2階から見ると、道路が見えます。

2階は先週と変わらず、今後使用する断熱材が置かれています。断熱材の施工上の注意点を現場監督さんと確認。

和室の西側壁面。エアコン冷媒管、給気口、コンセントが施工されました。

道路側

【 設計事務所アーキプレイスでの木造在来構法の住宅事例 】

%e3%81%97%e3%81%a0%e3%82%8c%e6%a1%9c26_2640 sssimg_0466 %e3%81%8f%e3%82%8b%e3%82%8a01_9133

しだれ桜と暮らす3世代の家庭と暮らす家くるりのある家猫と暮らす中庭のある家ときどき電車の見える家木立に佇む家

←前の記事 桜並木と暮らす家    次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 桜並木と暮らす家 | タグ: , , | コメントする

壁合板施工中 細長変形地の二世帯コートハウス

細長変形地の二世帯コートハウス』(木造3階建・耐震構法SE構法)の現場では、壁合板が施工中です。

施工済みの外壁や耐力壁の合板を確認し、大工さんと窓サッシの枠廻りの下打合せを。ガス工事会社の方とは、配管経路やガスメーターの設置方法を打合せました。

1階

2階

3階

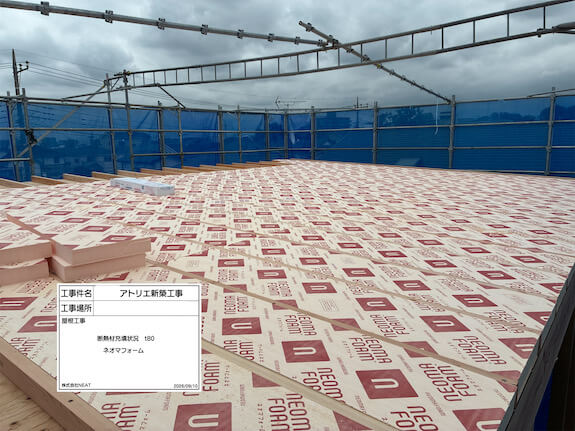

屋根の断熱材、透湿防水シート、通気層、野地板が施工されました。

屋根の通気層を覗いたところ。この屋根の通気層は、室内側からの湿気を逃がしたり、日射による熱の室内への影響を和らげる役目を果たします。

屋上テラスはブルーシートで覆われています。

小雨が降るので、その日の工事が終わった後にはデッキテラスにブルーシートが掛けられました。





設計事務所アーキプレイスでのSE構法の住宅事例】

室内化したテラスを持つ家独立した二世帯が集う家太陽の光を感じる家風と光と暮らす家緑あふれるアトリエのある家蕨市のコートハウス十字路に建つスキップハウスひかりを組み込む家空と暮らす家(スキップフロア)カフェのある家(朝霞市)みんな集まる家TNMハウス5層なのに3階建ての家家族が楽しい家ひかりの家

se-cafe se-gosou se-hikari se-jyuuji se-kazoku se-skip.2jpg
se-atorie se-tnm se-warabi se-hikarinoie se-tanishii se-taiyou

←前の記事 細長変形地の二世帯コートハウス     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 細長変形地の二世帯コートハウス | コメントする

ミカンの木の育つ二世帯住宅 トップライト確認と天井の下地

ミカンの木の育つ二世帯住宅』(木造2階建・在来工法)の現場監理。

緩勾配の傾斜屋根につくトップライト(VELUXベルックス製:スカイビューシリーズVS電動タイプ)の外廻りが完成し、日本ベルックスの方にも見ていただきました。

>>関連ブログ2017.8.9 ベルックスのトップライトが付きました ミカンの木の育つ二世帯住宅

>>日本ベルックスVELUX:スカイビューシリーズ トップライト(天窓)

窓の外には日差しを遮り雨除けとなる庇が出ていますが、その天井部分(軒天)に下地ボード(ケイカル板)が貼られました。

2の傾斜天井には天井の下地(野縁)が組まれ始めました。

窓の上部にはカーテンやブラインドをスッキリと入れるための、カーテンボックスを用意しています。




デッキテラスのFRP防水の確認。FRP防水の立ち上がり高さ、水勾配、排水溝、排水口廻りなどをチェックします。

半屋外の空間となるデッキテラスには天井が貼られました。正面に二つ見える木片は物干し金物を取り付けるための下地です。

玄関ポーチと自転車置き場の屋根のFRP防水も完成。

>>関連ブログ2011.9.29 屋根FRP防水工事 みんな集まる家



設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 ミカンの木の育つ二世帯住宅     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), ミカンの木の育つ二世帯住宅 | コメントする

木造住宅の1階床の断熱 桜並木と暮らす家

桜並木と暮らす家』(木造2階建・在来工法)の現場では、住宅性能証明の検査に向けて断熱材の工事が進んでいます。

木造住宅の1階床の断熱は、床下に通気を取った場合一般的には1階床合板の下で行います。今回は床下地は根太を使わないネダレス工法で床合板(実付き)を貼っているので、910ピッチで入っている大引の間にグラスウールの断熱材を入れます。断熱材は旭ファイバーグラスのアクリアUボードNT24K、厚80(熱抵抗値R=2.2㎡・K/W)[旭ファイバーグラス]

>>旭ファイバーグラス アクリアUボードNT



大引の間に隙間なく入れる断熱材は、床専用の受けピン(エースピン)に載せていますが、受けピンを使わない工法もあります。

>>旭ファイバーグラス アクリアUボードピンレス

南テラスの腰壁に透湿防水シートが施工されました。左右の腰壁の高さを変えてプライバシーと開放性を両立を図っています。

南テラスから見る。

庇状になった屋根の軒天(のきてん)に、ケイ酸カルシウム板が貼られました。

ビル用サッシを使う北側の高窓以外は、すべてサッシ(住宅用サッシ)が入りました。

設計事務所アーキプレイスの設計監理の看板も遅ればせながらつきました。

【 設計事務所アーキプレイスでの木造在来構法の住宅事例 】

%e3%81%97%e3%81%a0%e3%82%8c%e6%a1%9c26_2640 sssimg_0466 %e3%81%8f%e3%82%8b%e3%82%8a01_9133

しだれ桜と暮らす3世代の家庭と暮らす家くるりのある家猫と暮らす中庭のある家ときどき電車の見える家木立に佇む家

←前の記事 桜並木と暮らす家    次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 桜並木と暮らす家 | タグ: | コメントする

耐震構法SE構法の構造見学会 細長変形地の二世帯コートハウス

三方向を囲まれた間口約5m×長さ16mの敷地に建つ完全分離型の二世帯住宅『細長変形地の二世帯コートハウス』(木造3階建・耐震構法SE構法)の構造見学会を開催します。

■2017年9月9日(土)11:00〜17:00、10日(日)14:00〜17:00

■東京都豊島区

■二世帯住宅(完全分離型・長屋形式)

■敷地面積 /94.65m2(約28坪)

■延床面積 /135.66m2(約41坪)

■構造・規模/木造3階建(耐震構法・SE構法)

■設計・監理  設計事務所アーキプレイス 石井正博+近藤民子

完成してしまうと見えなくなってしまう住宅の基礎や構造体、耐震構法SE構法の特徴、狭小敷地や間口が狭い敷地での採光や通風の工夫、建物の高さ方向の活かし方、建築家との家づくりに関心のある方など、お気軽にお越し下さい。

*予約制となりますので、メール(archiplace@mbg.nifty.com)またはお電話(03-3377-9833)にて事前(8日まで)にお問い合わせ下さい。

これまでの設計・工事経過はこちら >>ブログカテゴリー 細長変形地の二世帯コートハウス



設計事務所アーキプレイスでのSE構法の住宅事例】

室内化したテラスを持つ家独立した二世帯が集う家太陽の光を感じる家風と光と暮らす家緑あふれるアトリエのある家蕨市のコートハウス十字路に建つスキップハウスひかりを組み込む家空と暮らす家(スキップフロア)カフェのある家(朝霞市)みんな集まる家TNMハウス5層なのに3階建ての家家族が楽しい家ひかりの家

se-cafe se-gosou se-hikari se-jyuuji se-kazoku se-skip.2jpg
se-atorie se-tnm se-warabi se-hikarinoie se-tanishii se-taiyou

←前の記事 細長変形地の二世帯コートハウス     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: お知らせ・ご案内, 設計・現場監理(進行中), SE構法(SE工法)について考える, 細長変形地の二世帯コートハウス, オープンハウス・見学会 | タグ: , , , , , , , , , , , , | コメントする

外壁仕上げ工事の確認 光と色と音の集積の家

光と色と音の集積の家』(地下鉄筋コンクリート1階・地上3階建 SE構法)の建て主の方とのお打合せの後、外壁仕上げ工事の確認をしてまわりました。

水墨(濃色)の左官仕上げ外壁[アイカ工業のジョリパットインフィニティ∞ 水墨の濃色]

>>関連ブログ2017.8.21 外壁左官仕上げの試し塗り 光と色と音の集積の家

上が水墨(淡色)、下が水墨(濃色)[アイカ工業のジョリパットインフィニティ∞ ]

上の二枚の写真でわかるように、この左官材は見る角度や光の当たり方、時間帯によっても表情がかわる味わいのある仕上げ材です。

同じく水墨(濃色)。白く見えている部分は別な左官材料です。

水墨(淡色)の左官仕上げ外壁[アイカ工業のジョリパットインフィニティ∞ 水墨の淡色]

r(アール)のついたテラスの笠木。途中で板金工事から金属工事に変更したところですが、綺麗にできました。

表面に凹凸のないフラットタイプの窯業系サイディングの塗装品を使った部分

外壁の板張り部分(WILL WALLウィルウォールT&Gパネル/CHANNEL ORIJINALチャネルオリジナル)。木材保護塗料リボス(イケダコーポレーション)のタヤエクステリア:ブラジルで着色しています。

設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 光と色と音の集積する家     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 光と色と音の集積の家 | タグ: , , , , , , , , , , , , , , , | コメントする

長〜い現場打合せ ミカンの木の育つ二世帯住宅

ミカンの木の育つ二世帯住宅』(木造2階建・在来工法)の現場で、現場監督さん、板金屋さん、大工さんと打合わせしました。

週末、建て主の方と打合せた内容(木製階段、床フローリングの張り分け方など)を大工さんに伝えて、実際の工事を行う上で気をつける点や施工方法を相談しました。

階段上部のトップライト部分には三角形の壁面ができますが、壁の厚み、傾斜天井の納まり、トップライトの枠、壁面の形状と仕上げが絡んできて、どうしたら良いのか図面や模型では答えにたどり着けずにいた部分です。トップライトがついた現場で、桟木を打ち、水糸を張ってもらい、出来上がりをイメージしながら、ここがどうなるとこの住まいの魅力がより増すのかを考えつつなんとか決めることができました。(長時間にわたり、親身になって一緒に考えてくれた現場の方に感謝です!)

三角形の開口のあるデッキテラスでは天井の下地が施工中。床のFRP防水は終わっています。

内壁側の構造用合板の上に、石膏ボード(プラスターボード)が貼られ始めました。

大屋根の屋根板金は8割程度できました。

朝9時にはじまり終わったのは5時前。長〜い現場打合せでしたが、スッキリした気分で事務所に帰り、現場で出た宿題を済ませました。

設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 ミカンの木の育つ二世帯住宅     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), ミカンの木の育つ二世帯住宅 | タグ: , , | コメントする

細長変形地の二世帯コートハウスの現場打合せ

細長変形地の二世帯コートハウス』(木造3階建・耐震構法SE構法)の現場打合せに行きました。

合板やボードの下地となる間柱が施工されました。

隣地の空間とコート(中庭)を通った光が、1階に差し込んでいました。

右側の外壁は、敷地形状に合わせて斜めになっています。

斜めになった壁の下地は、少し工夫が必要なので一般部より手間がかかりますが、きちんと施工されました。


高窓から空が見えて、3階は気持ちのよい場所になりそうでした。

収納で使うロフトは、高さを確保するため床の作りを工夫しています。

屋上テラスに立つと、船のデッキに上がってきたように感じました。

工事中の現場では思いもかけない景色に出会うことがあります。

設計事務所アーキプレイスでのSE構法の住宅事例】

室内化したテラスを持つ家独立した二世帯が集う家太陽の光を感じる家風と光と暮らす家緑あふれるアトリエのある家蕨市のコートハウス十字路に建つスキップハウスひかりを組み込む家空と暮らす家(スキップフロア)カフェのある家(朝霞市)みんな集まる家TNMハウス5層なのに3階建ての家家族が楽しい家ひかりの家

se-cafe se-gosou se-hikari se-jyuuji se-kazoku se-skip.2jpg
se-atorie se-tnm se-warabi se-hikarinoie se-tanishii se-taiyou

←前の記事 細長変形地の二世帯コートハウス     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 細長変形地の二世帯コートハウス | コメントする

建築家31会(ケンチクカ サンイチカイ)のサイト改善の打合せ

設計事務所アーキプレイスの石井+近藤もメンバーのである、建築家31会(ケンチクカ サンイチカイ)のサイト改善の打合せを、余田さん(YODAアーキテクツ)と行いました。

建築家31会の活動をもっと知ってもらうために、スマホでの閲覧者にもわかりやすいサイトにすることなど・・・たくさんある課題を少しずつ改善していく予定です。

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 建築家31会・模型展, 日常 | タグ: , , , | コメントする

現場で膨らむ生活のイメージ ミカンの木の育つ二世帯住宅

週末、『ミカンの木の育つ二世帯住宅』(木造2階建・在来工法)の建て主の方と現場でお打合わせしました。

木製階段の作り方、ロフト周りの高さ関係など、今後工事が進む木工事関係をご説明。への字に曲がったプランなので、床フローリングの張り方向と張り分け方も詳しくご説明しました。

テラスの広さ、三角形の開口部の大きさ、窓からの見え方、2階と庭との距離感など・・・工事が進む現場を実際にご覧になって、具体的な生活のイメージが一挙に膨らんできたご様子でした。

この住宅のビニルクロスとビニル床シートは、建て主の方のお知り合いの方が施工されることになっています。その内装業者さんにも現場を見ていただき、工事時期、施工区分、特殊な納まりの施工方法についてお打合せしました。

1階にお住まいになるお母様にも工事中の現場をご覧いただきながら、コンセントやスイッチの位置、カーテンの納まり、家具の配置などを確認していただきました。

この二世帯住宅の各部屋から見え、庭の要の位置に植わっているミカンの木。たくさんの実が大きく膨らんで(育って)いました。

設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 ミカンの木の育つ二世帯住宅     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), ミカンの木の育つ二世帯住宅 | タグ: , , , , | コメントする

テラスのFRP防水と屋根のガルバリウム鋼板 桜並木と暮らす家

桜並木と暮らす家』(木造2階建・在来工法)の現場では、南テラスのFRP防水と屋根のガルバリウム鋼板が施工されました。(8/9)

南テラスの腰壁が雨に濡れないように、ブルーシートで屋根をかけるという丁寧な仕事!

和室側の北テラスもFRP防水です。

>>関連ブログ2011.9.29 屋根FRP防水工事 みんな集まる家

屋根はガルバリウム鋼板のタテハゼ葺き。とても綺麗に施工されました。軒先き側に内樋(うちどい)があります。

>>関連ブログ2017.8.5 工事の確認と現場打合せ 桜並木と暮らす家

開口部以外の壁が塞がれてきて、より内部の状態が分かりやすくなりました。換気扇と給気口の外壁に絡む部分の配管が施工されています。

2階和室からLDK側を見たところ。

2階LDKから和室側を見たところ。

2階LDKの北側の窓にはこれからアルミサッシが入ります。

【 設計事務所アーキプレイスでの木造在来構法の住宅事例 】

%e3%81%97%e3%81%a0%e3%82%8c%e6%a1%9c26_2640 sssimg_0466 %e3%81%8f%e3%82%8b%e3%82%8a01_9133

しだれ桜と暮らす3世代の家庭と暮らす家くるりのある家猫と暮らす中庭のある家ときどき電車の見える家木立に佇む家

←前の記事 桜並木と暮らす家    次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 桜並木と暮らす家 | タグ: , , , , , , , , , | コメントする

建て主の方へのガーデニング案のご説明 光と色と音の集積の家

光と色と音の集積の家』(地下鉄筋コンクリート1階・地上3階建 SE構法)の建て主の方へ、現場でガーデニング案のご説明をしました。

The Season(ザ・シーズン)の村上さんに用意してもらった現物サンプルをご覧いただき、それぞれの案の考え方、メンテナンス性、費用などを建て主の方にご説明。

実際の場所で、素材感や色合い、万年塀との関係などを確認。

アプローチの床に使うタイルと、そこから続くサイクルスペースの大粒の石を使った洗い出し仕上げの相性を確認。

設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 光と色と音の集積する家     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 光と色と音の集積の家 | コメントする

外壁の断熱材と耐力壁の室内側合板 ミカンの木の育つ二世帯住宅

ミカンの木の育つ二世帯住宅』(木造2階建・在来工法)の現場監理。

2階では外壁に繊維系断熱材のグラスウールが充填され、室内の暑さも少し和らぎました。

>>関連ブログ2010.12.17 住宅の繊維系断熱材 グラスウール

アルミサッシの窓は、FRP防水に絡む部分を除いて取付けが終わっています。

構造用合板を外部側と内部側に張る耐力壁では、内部側の構造用合板を張り始めています。内部側の構造用合板は柱の上ではなく、あらかじめ柱の側面に入れておいた受け材に固定して柱面と合板面を揃えて入れます。こうすることで、壁下地となるプラスターボードを、耐力壁とそれ以外の壁で段差なく平らに張ることが可能になります。



コンセント周りの断熱材や、給気口周りのシールもきちんと施工されました。

1階テラスの上には、2階の部屋の断熱のための繊維系断熱材グラスウールが施工されました。

2階のデッキテラスのFRP防水下地がきちんと施工されました。

デッキテラスの下に当たる1階の和室は、ボード状の断熱材(ポリスチレンフォーム)を天井に貼って断熱しています。

>>関連ブログ2011.1.19 住宅のボード状断熱材 外張り断熱

外部の透湿防水シートが張られた部分を確認してまわりました。



サッシ周りの防水テープ、透湿防水シートによる止水処理を確認



外壁や基礎を貫通する配管の周りの施工を確認

ガルバリウム鋼板で葺く屋根のゲラバの施工を確認。一部修正をお願いしました。

設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 ミカンの木の育つ二世帯住宅     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), ミカンの木の育つ二世帯住宅 | タグ: , , , , , , | コメントする

ガーデニングの打合せ 光と色と音の集積の家

光と色と音の集積の家』(地下鉄筋コンクリート1階・地上3階建 SE構法)のガーデニング打合せに、The Season(ザ・シーズン)の村上さんに事務所に来てもらいました。

建築家31会でもお世話になっているThe Season(ザ・シーズン)の村上さんに、このプロジェクトでお願いするのは、1階のリビングや地下のスタジオから見えるポイントガーデンのシンボルツリーと目隠し塀、ショップ前のプランツスペース、住宅アプローチから続くサイクルスペースの床素材とアイストップツリー、テラスの壁掛けプランターなどです。

建物に合うシンボルツリーや床素材、本体工事で作る木製格子塀とのバランスなどのほか、メンテナンスの考え方などについても打ち合わせました。

設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 光と色と音の集積する家     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 光と色と音の集積の家 | タグ: , , , , , , | コメントする

外壁左官仕上げの試し塗り 光と色と音の集積の家

光と色と音の集積の家』(地下鉄筋コンクリート1階・地上3階建 SE構法)では、建主の方立ち会いのもと、外壁左官仕上げの試し塗りを行いました。

外壁の左官仕上げには、アイカ工業のジョリパットインフィニティ∞ 水墨の濃色と淡色を使います。濃色と淡色に違いは、墨色を出すために基材に混ぜる粒状の活性炭の分量の差ですが、コテの擦り方の強弱でも粒状の活性炭の潰れ方が違ってくることで、濃淡が現れるという、かなり特殊な仕上げ材です。

>>アイカ工業 ジョリパット マテリアルパターン

>>水墨(濃色)

>>水墨(淡色)

まずは屋上のあまり目立たないところで、水墨の淡色を左官屋さんに塗ってもらいました。

同じ水墨の濃色ですが、左は活性炭をつぶすような塗り方をしてもらったもので、右は通常の塗り方です。見る角度や光のあたり方でも印象が違ってきます。

実際に貼られている板張り外壁やガルバリウム鋼板の見切りとの相性を見るために、地上に下りて再度検討。


アート作品のようなサンプルが出来上がりました。

試し塗りでの、微妙な色合いや壁面の塗り分け方の最終確認が終わり、いよいよ外壁左官仕上げ工事に入ります。

設計事務所アーキプレイスでの二世帯住宅・多世帯住宅の事例】

ミカンの木の育つ二世帯住宅緑と眺望を楽しむ長屋建て住宅しだれ桜と暮らす3世代の家独立した二世帯が集う家東京タワーと桜に見える家みんな集まる家風が吹抜ける家

sssP1000330 P12307621-e1447987975901 sssIMG_1953 二世帯バナー 独立26_012
 sssIMG_0587 ssIMG_8351 ph05-03-e1447988081419

←前の記事 光と色と音の集積する家     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 光と色と音の集積の家 | タグ: , , , , , , , | コメントする

上棟しました 細長変形地の二世帯コートハウス

細長変形地の二世帯コートハウス』(木造3階建・耐震構法SE構法)の建て方をお盆休み明けの8/18日から行い、8/19日に無事上棟しました。



設計事務所アーキプレイスもメンバーである建築家31会の横浜赤レンガ倉庫での家づくり展 vol.22(2016)で、建主の方と出会ってからやっとここまできました。住宅密集地の中で唯一ある 南西方向の抜けを生かした、完全分離型の二世帯コートハウスです。

>>設計・工事経過 細長変形地の二世帯コートハウス

右側に1階世帯のコートがあります。

梁が斜めに接合される複雑な接合部もキレイに施工されました。

細長い敷地でも間口の幅を有効に使える、SE構法ならでは3連のがっちりした門型フレーム。(120×300の柱と120×500の梁)

門型フレームの120×300の集成材の柱と、鉄筋コンクリートの基礎を緊結するSE金物

>>関連ブログ2013.6.17 ひかりを組み込む家 SE構法の柱脚

間口は4m前後ですが、奥行きは長〜い住宅です。リビングとダイニングの間に床段差をつけています。

建て方工事をしたのは、SE構法の建て方に慣れている東京BK足場の4人のチームとこの現場の大工さんです。

SE金物にドリフトピンを差し込んだ時点で組み固まるため、建て方直し(垂直水平の確認)も、少しの調整でトントン進んでいきます。

お昼頃最上部の梁まで組み上がりました。屋根は傾斜していますが、一部にロフトがあったり、屋上テラスになっている部分があります。

お昼前に建て主の方もいらっしゃいました。2階建からの建て替えなので、現実に建ち上がると大きい印象を持たれたようです。


1階部分をご案内し、叔母さま世帯の部屋の大きさなどをご覧いただきました。

建て主の方から日光のお土産をいただきました。(Hさん、ありがとうございました。)

設計事務所アーキプレイスでのSE構法の住宅事例】

室内化したテラスを持つ家独立した二世帯が集う家太陽の光を感じる家風と光と暮らす家緑あふれるアトリエのある家蕨市のコートハウス十字路に建つスキップハウスひかりを組み込む家空と暮らす家(スキップフロア)カフェのある家(朝霞市)みんな集まる家TNMハウス5層なのに3階建ての家家族が楽しい家ひかりの家

se-cafe se-gosou se-hikari se-jyuuji se-kazoku se-skip.2jpg
se-atorie se-tnm se-warabi se-hikarinoie se-tanishii se-taiyou

←前の記事 細長変形地の二世帯コートハウス     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), SE構法(SE工法)について考える, 二世帯住宅, 細長変形地の二世帯コートハウス | タグ: , , , , , , , , , , , , , | コメントする

竣工15年目のエアコンの交換 空に向かって開いた家

竣工15年目となる『空に向かって開いた家』(鉄骨造3階建)。寿命を迎えはじめたエアコンの交換について建て主の方から連絡があり、設計事務所案件に慣れている工事業者の方と現調に行きました。(8/18)



エアコンの交換について量販店からは「隠蔽配管であることや設置スペースが狭いことなどから交換が難しい」と言われていましたが、設置スペースや配管をやりかえるなどの大掛かりな工事をしなくても、エアコン(屋内機と屋外機)だけを同等の能力のものに交換できることがわかり、建て主の方は安心されたご様子でした。(僕もほっとしました)

竣工時の写真 ダイニングキッチンからデッキテラスを通してリビングを見る

この住宅にはメンテナンスなどで何度か伺っていますが、とても大切に住んでいただいている様子が伝わってきて、設計者としては嬉しい限りです。

>>関連ブログ2013.11.11 木製格子のメンテナンス 空に向かって開いた家

空には夏を感じさせる雲と秋を感じさせる雲の両方が見えました。

懐かしい和菓子屋さんで、お土産を買って帰りました。

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: メンテナンス | タグ: , , , , | コメントする

方南町皮ふ科クリニック ベンチ増設と新しい雑誌置き場

方南町駅(東京メトロ丸ノ内線)の近くに2年前に完成した皮膚科クリニック『方南町皮ふ科クリニック』。順調にお客さんも増えてきて、曜日によってはベンチの数が足りない時がでてきたので、ベンチを増やしたいとの相談が先生からありました。先生と相談し、雑誌置き場とウォーターサーバーで使っていたところに3人分のベンチを増設し、雑誌置き場を別なところ移すことになり、雑誌置き場の案をいくつか作りご検討いただきました。





>>設計・工事経過  ブログカテゴリー 方南町皮ふ科クリニック

>>方南町皮ふ科クリニック 竣工写真 その1
>>方南町皮ふ科クリニック 竣工写真 その2


■設計事務所アーキプレイスの 医院・Clinic 設計事例サイト

【設計事務所アーキプレイスの医院・クリニック設計事例】

方南町皮ふ科クリニック 中山メンタルクリニック林間皮フ科クリニック2早川皮フ科クリニックまりレディスクリニック

sssIMG_1573 ssssIMG_94211 IMG_4259-e1421232194549-1 05-e1421232273593 sIMG_7166-e1421232094148

←前の記事 方南町皮ふ科クリニック     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(完成済), 方南町皮ふ科クリニック | タグ: , | コメントする

構造設計者との構造確認 桜並木と暮らす家

桜並木と暮らす家』(木造2階建・在来工法)の構造確認を構造設計者・シエスタの千葉さんと行いました。(8/9)

扇風機が大活躍の、灼熱の現場。

構造設計者の千葉さんは、ホールダウン金物などの建築金物の種類と位置、耐力壁の施工状況、釘の種類とピッチなど、一つひとつ確認。全て確認するにはとても時間がかかります。

いくつか修正を現場にお願いし、是正後の写真を提出してもらうことに。

3本組合せ梁(3連梁)は、455mmピッチでφ16のボルトで締めて一体的な梁になっています。このボルトのナットの座金には、将来、木が痩せてきたときにバネの力が働いて緩みを防止するスプリングワッシャー付きの座金を使用。

>>関連ブログ2017.7.12 上棟しました 桜並木と暮らす家



右上の写真が、スプリングワッシャー付きの座金。直径は4.5センチほどの大きさです。

>>タナカ:スプリングワッシャ付き丸座金

木造住宅の住宅瑕疵担保履行法(じゅうたくかしたんぽりこうほう)の保険会社の検査も受検。こちらは指摘なく終了しました。

【 設計事務所アーキプレイスでの木造在来構法の住宅事例 】

%e3%81%97%e3%81%a0%e3%82%8c%e6%a1%9c26_2640 sssimg_0466 %e3%81%8f%e3%82%8b%e3%82%8a01_9133

しだれ桜と暮らす3世代の家庭と暮らす家くるりのある家猫と暮らす中庭のある家ときどき電車の見える家木立に佇む家

←前の記事 桜並木と暮らす家    次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), 桜並木と暮らす家 | タグ: , , , , , , , , | コメントする

ベルックスのトップライトが付きました ミカンの木の育つ二世帯住宅

ミカンの木の育つ二世帯住宅』(木造2階建・在来工法)の現場監理。

屋根に二つのトップライト(VELUXベルックス製:スカイビューシリーズVS電動タイプ)が並んでつきました。

トップライトは、子供室の傾斜天井の一番高い部分に二つ並んでつけています。このトップライトは、高いところに溜まった熱を逃がしたり風を通したいときにはリモコンで開けられる電動開閉式で、今日のような強い日差しを室内に入れたくないときには、遮光もできるハニカム式のブラインドを内蔵した優れものです。

>>日本ベルックスVELUX:スカイビューシリーズ トップライト(天窓)

リビング側から子供室側を見ると、トップライト(天窓)からの光で壁面が明るく見えて、実際以上に広がりを感じるようになりました。

>>関連ブログ2010.8.25 高窓(ハイサイドライト)からの採光と通風の事例



詳細図を書いて工事の方と打合せしてきた、コーナー部分の窓サッシがつきました。

2つの窓サッシがすっきりと一体に見えるように、隙間をほとんど空けずに取付けてあります。

ガルバリウム鋼板たてハゼ葺きの材料が屋根に運び上げられました。今回は、たてハゼ部分がキャップ式となった既製品の板金を使います。

金属屋根の端につける部材は工場で加工されてきています。

この住宅で施工が難しい部分の一つである、三角形部分の納め方を板金屋さんを交えて打ち合わせ。


1階の天井には、2階の給水、給湯、排水などの配管が施工されています。

←前の記事 ミカンの木の育つ二世帯住宅     次の記事→

人気ブログランキングへこちらもよろしく。 広島ブログもひとつコチラも!

カテゴリー: 設計・現場監理(進行中), ミカンの木の育つ二世帯住宅 | タグ: , , , , , , , , , , | コメントする
