『ひかりを組み込む家』（地下RC＋SE構法３階建）の１階基礎配筋の事務所検査に行きました。
手前側の下には地下があるので、スラブ（床板）の鉄筋の下には黄色い型枠が見えています。奥側には地下がないので、耐圧盤となるスラブ（床板）の鉄筋の下には捨てコンクリートが見えています。

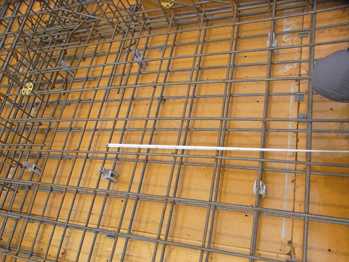

地下がある部分のスラブ S1 厚さ200、上端筋D13@200 下端筋D13@200 短辺長辺とも

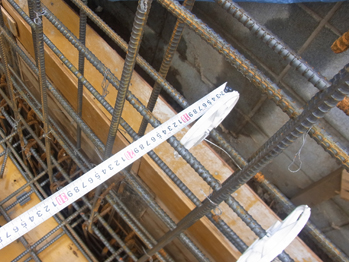

下面のかぶり厚30

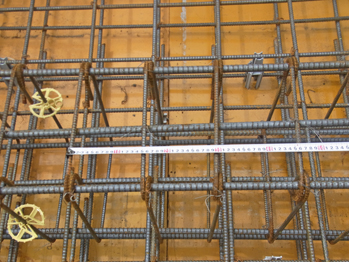

外周のコンクリート立ち上がり壁W20 型枠からの高さ1360 縦筋D13@200 横筋D13@200 幅止筋D10@1000
隅角部補強筋 4-D16（左写真の壁のコーナー部分に写っている鉄筋）
左：梁G2 幅200×高500 上端筋2-D16@200 下端筋4-D16 スターラップD10@200
右：梁G3 幅400×高500 上端筋3-D16@200 下端筋6-D16 スターラップD10@150
一部修正と修正後の写真提出をお願いして帰りました。
