基礎耐圧盤(きそたいあつばん)の配筋検査 ミカンの木の育つ二世帯住宅

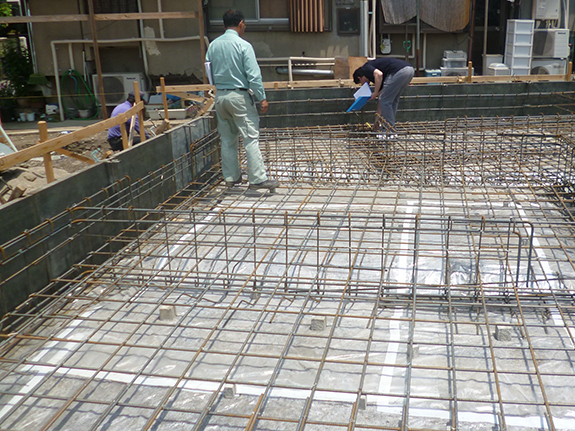

ミカンの木の育つ二世帯住宅』の基礎耐圧盤(きそたいあつばん)の配筋検査に、構造設計者の千葉さん(シエスタ)と行きました。

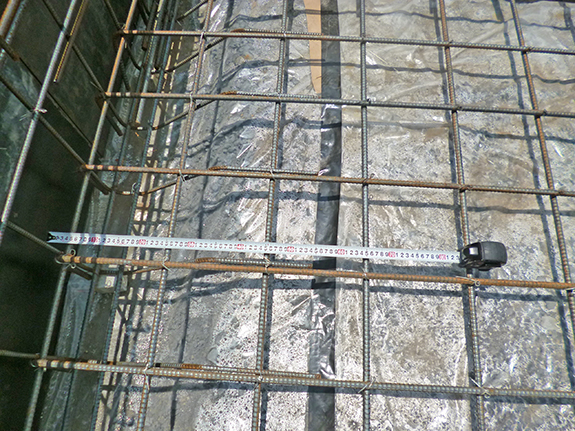

鉄筋の太さ、本数、位置、間隔が設計通りになっているか、定着長さや継手長さは規定通りとられているか、鉄筋のかぶり厚さは確保できているかなど、設計図や施工図と見比べながら確認していきました。最後に工事会社の方と修正部分と修正方法を確認し、是正後の写真を送ってもらうことにしました。




室内側の基礎の立上り部分には、人が床下に潜って通れるように人通口(じんつうこう)を設けます。この人通口部分は、そのままでは構造的には他の部分よりも劣ってしまうため、補強筋と言われる鉄筋を入れたりして一般部分と同じような構造的強さをもたせます。

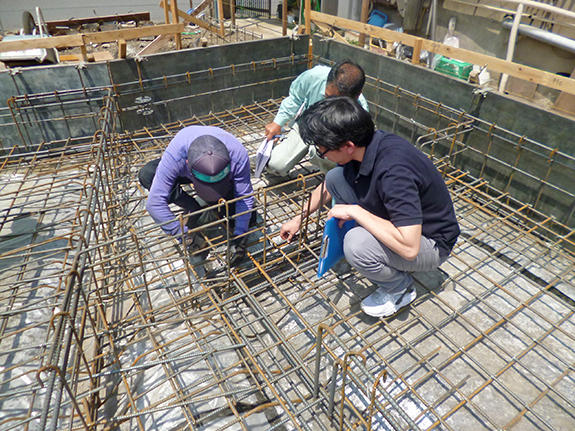

写真は、補強筋の位置を修正してもらっているところです。
